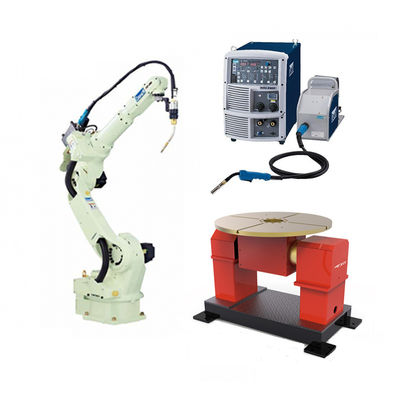

Robot spawalniczy OTC FD-V8 6-osiowy robot spawalniczy mag tig mig ze źródłem spawania DM350 i pozycjonerem CNGBS
| Specyfikacja | Wartość |
|---|---|
| Liczba osi | 6 |
| Maksymalna ładowność | 8 kg |
| Powtarzalność pozycyjna | ± 0,08 mm |
| Pojemność dysku | 3016 W |
| Zakres roboczy, ramię, J1 (obrót) | ± 170° (±50°) |
| Zakres roboczy, ramię, J2 (dolne ramię) | - 155° do + 90° |
| Zakres roboczy, ramię, J3 (ramię) | - 170° do + 190° |
| Zasięg roboczy, nadgarstek, J4 (huśtawka) | ± 180° |
| Zakres roboczy, nadgarstek, J5 (zginanie) | - 50° do + 230° |
| Zakres roboczy, nadgarstek, J6 (skręt) | ± 360° |
| Maksymalna prędkość, ramię, J1 (obrót) | 4,19 rad/s (240°/s) (3,32 rad/s (190°/s) |
| Maksymalna prędkość, ramię, J2 (dolne ramię) | 4,19 rad/s (240°/s) |
| Maksymalna prędkość, ramię, J3 (ramię) | 4,01 rad/s (230°/s) |
| Maksymalna prędkość, nadgarstek, J4 (Swing) | 7,50 rad/s (430°/s) |
| Maksymalna prędkość, nadgarstek, J5 (zginanie) | 7,50 rad/s (430°/s) |
| Maksymalna prędkość, nadgarstek, J6 (skręt) | 11,00 rad/s (630°/s) |
| Obciążenie nadgarstka, dopuszczalny moment, J4 (Swing) | 17,6 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J5 (zginanie) | 17,6 N*m |
| Obciążenie nadgarstka, dopuszczalny moment, J6 (skręt) | 7,8 N*m |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J4 (Swing) | 0,43 kg*m² |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J5 (zginanie) | 0,43 kg*m² |
| Obciążenie nadgarstka, dopuszczalny moment bezwładności, J6 (skręt) | 0,09 kg*m² |
| Pole przekroju poprzecznego ramienia | 3,11 m² x 340° |
| Warunki otoczenia | 0 ~ 45°C, 20 ~ 80% wilgotności względnej (bez kondensacji) |
| Masa | 140 kg |
| Udźwig ramienia | 10 kg |
| Typ instalacji | Podłoga / sufit / ściana |
| Kolor farby | Biały (notacja Munsella 10GY 9/1) |
Nasz 6-osiowy robot FD-V8 nadaje się do spawania łukowego i TIG, cięcia plazmą powietrzną i przenoszenia materiałów.
• Oferuje szeroki zakres roboczy z niezależnie przegubowym ramieniem
• Bezproblemowe połączenie cyfrowe ze wszystkimi zasilaczami spawalniczymi marki DAIHEN OTC
• Udoskonalona kontrola ograniczania drgań zapewnia płynny ruch robota
• Wbudowany mechaniczny czujnik wstrząsów do spawania łukowego
• Technologia jednego źródła – wszystkie komponenty są produkowane przez OTC Daihen
• Wysoce wszechstronna konstrukcja umożliwia wiele zastosowań
• Otwarta architektura oparta na systemie Windows XP
• Duża pojemność pamięci i 40 wejść / 40 wyjść sygnałów sterujących
• Zaawansowane funkcje PLC pozwalają na edytowanie schematu drabinkowego bezpośrednio przez programator
• Możliwości sieciowe – łączy się z połączeniami Ethernet, DeviceNet i PROFIBUS (może wymagać dodatkowego sprzętu)
• Wyświetlane ikony pomagają w szybkim i łatwym nauczaniu
• Kolorowy ekran VGA 640×480 z podświetleniem LED 65536 kolorowych wyświetlaczy
• 3-pozycyjny włącznik zapewnia większe bezpieczeństwo
• Funkcja wielu ekranów umożliwia użytkownikowi jednoczesne oglądanie do 4 ekranów
• Funkcja pomocy ekranowej z kompletnymi instrukcjami obsługi
• Standardowy ekran dotykowy z obsługą pokrętła
